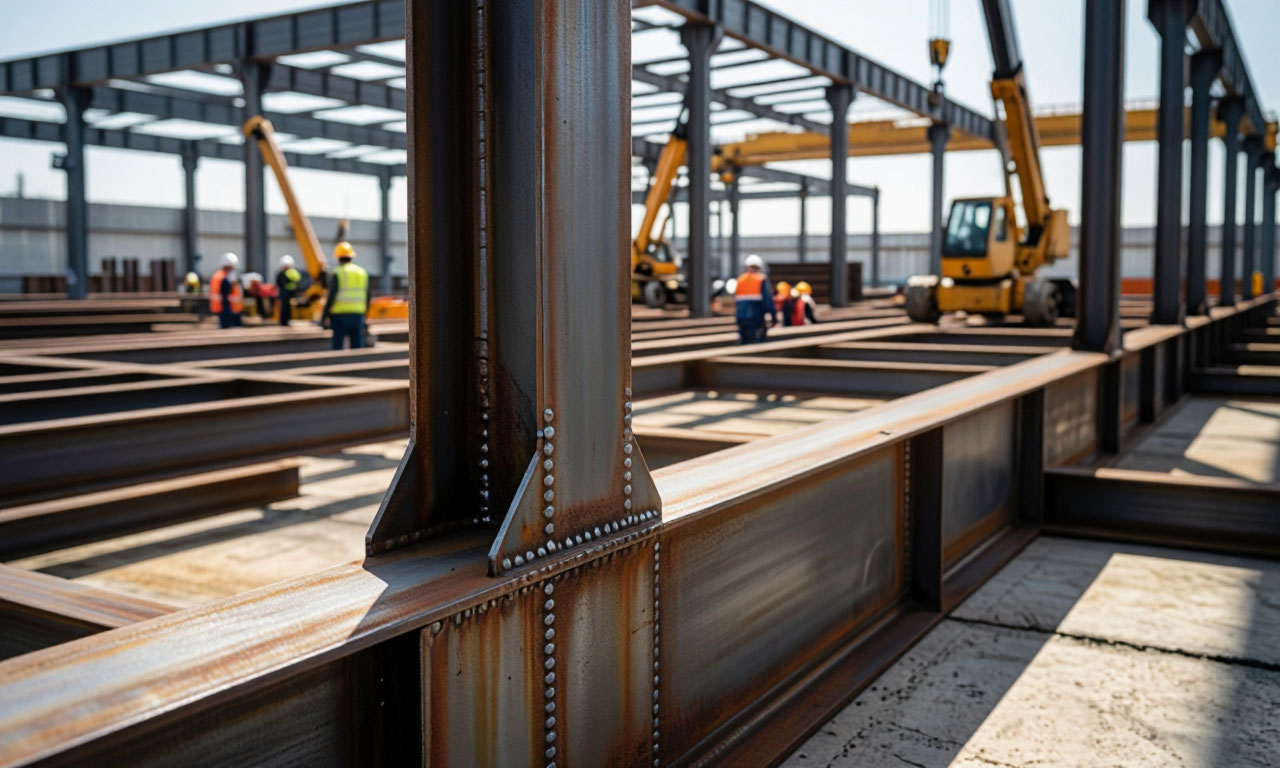

Проектирование ангарного сооружения начинается с определения конструктивной схемы. Арочные ангары из стального профиля, а как вы знаете, выгоднее искать металлопрокат оптом от производителя, требуют меньше металла на квадратный метр площади по сравнению с рамно-ферменными системами.
Разница достигает 25-30% при одинаковых габаритах. Арочная конструкция работает на сжатие и распределяет нагрузку равномерно по всему контуру, что позволяет уменьшить сечение элементов. Прямостенные ангары с фермами нуждаются в более массивных колоннах и усиленных узлах соединения.
Выбор типа ангара и его влияние на металлоемкость
Бескаркасные технологии из листового металла с П-образным профилированием экономят до 40% металлопроката относительно сборных каркасных решений. Здесь стены и кровля формируются из цельных панелей, которые одновременно выполняют несущую и ограждающую функции. Шаг профилирования и толщина заготовки рассчитываются под снеговую нагрузку региона и ветровой режим.
Для складских и производственных помещений с крановым оборудованием обязателен рамный каркас с подкрановыми балками. Металлоемкость возрастает на 15-30 тонн в зависимости от грузоподъемности техники. Мостовые краны создают сосредоточенные нагрузки на колонны, требуя установки связей жесткости и раскосов.
Исходные данные для расчета металлопроката
Точный расчет начинается со сбора нагрузок. Постоянные включают массу кровельного покрытия, утеплителя, вентиляции и осветительного оборудования. Временные - снеговой покров согласно СП 20.13330, ветровое давление, нагрузки от обслуживающего персонала и складируемых материалов. Для южных регионов снеговая нагрузка составляет 50-80 кг/м², для северных достигает 300-400 кг/м².
Геометрические параметры определяют расход профилей.
- Пролет ангара влияет на выбор сечения основных несущих элементов. При пролете до 12 метров используются двутавры №20-30.
- Пролет 18-24 метра требует двутавра №35-45 либо ферм высотой до 2 метров. Для 30-метрового пролета применяются двутавры №50-60 либо сегментные фермы высотой 3-3.5 метра.
- Шаг колонн и рам стандартно принимается 6 метров.
Экономически обосновано варьировать шаг от 4 до 12 метров. Уменьшение шага повышает количество стоек, но снижает сечение прогонов. Оптимальный расчет требует итеративного подбора с оценкой стоимости всех элементов.

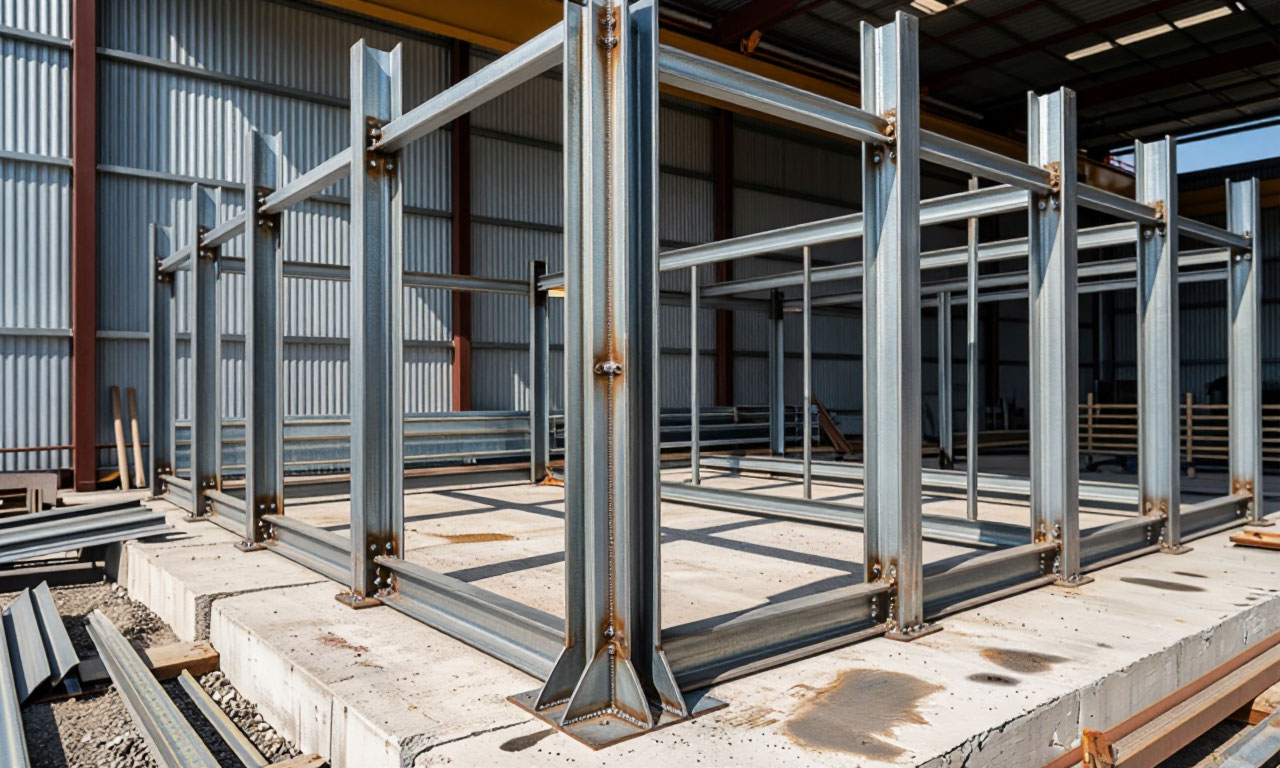

Алгоритм расчета металлического каркаса ангара
Прочностной расчет ведется по методу предельных состояний. Проверяются напряжения в сечениях, устойчивость стержней в плоскости и из плоскости рамы, местная устойчивость стенок и полок прокатных профилей. Для сжатых элементов критичен коэффициент продольного изгиба, зависящий от гибкости и марки стали.
Пример расчета главной рамы пролетом 18 метров. Шаг рам 6 метров, высота до низа фермы 8 метров, снеговая нагрузка 180 кг/м². По предварительному подбору ригель принимается из двутавра 40Ш1 с моментом сопротивления 1770 см³. Проверка по нормальным напряжениям: расчетный момент в середине пролета 215 кНм, напряжение 121 МПа при расчетном сопротивлении 230 МПа для стали С245.
Для арочного ангара пролетом 18 метров из гнутого профиля толщиной 2.5 мм расчет ведется иначе. Арка работает как двухшарнирная система. Максимальный изгибающий момент возникает в замке арки. При радиусе 15 метров и центральном угле 120° потребная толщина стенки профиля составит 3 мм с учетом потери устойчивости.
Расчет металла на несущие конструкции
Колонны каркаса рассчитываются на внецентренное сжатие. Для крайних колонн учитывается ветровая нагрузка и крановые воздействия. Типовое решение - двутавр 30К2 для шага 6 метров и высоты 6-8 метров. Масса одной колонны длиной 7 метров составит 7 × 95 = 665 кг. При 10 колоннах на ангар 18×36 метров получаем 6.65 тонны.
Фермы покрытия тяжелее колонн. Для пролета 18 метров с треугольной решеткой высотой 1.8 метра расход профиля достигает 120-150 кг на метр длины фермы. Общая масса фермы - 2.1-2.7 тонны. При шаге 6 метров на ангар длиной 36 метров потребуется 6 ферм общей массой около 14 тонн.
Подкрановые балки под электрическую таль грузоподъемностью 5 тонн изготавливаются из двутавра 35М с усилением ребрами жесткости через 1.5 метра. Масса погонного метра такой балки - 60 кг. При длине пролета 6 метров на каждую балку приходится 360 кг. Две балки на пролет - 720 кг. На здание с 5 пролетами - 3.6 тонны.
Прогоны и связи жесткости
Прогоны кровли рассчитываются по двухпролетной схеме с учетом сплошного настила. Шаг прогонов 1.5-3 метра. Для снеговой нагрузки 240 кг/м² и шаге прогонов 1.5 метра используется швеллер №12. Погонная нагрузка на прогон - 360 кг/м. Момент сопротивления при пролете 6 метров требуется не менее 60 см³, швеллер №12 дает 65 см³.
Расход прогонов на ангар 18×36 метров с шагом 1.5 метра - 37 рядов прогонов длиной по 18 метров. Общая длина - 666 метров. Масса швеллера №12 - 12 кг/м. Итоговая масса прогонов - 8 тонн.
Связи жесткости устанавливаются по верхнему и нижнему поясам ферм. Горизонтальные связи из уголка 75×75 мм в виде крестовой схемы расходуют 0.5 тонны на торец здания. Вертикальные связи между колоннами из двутавра 16 или швеллера 16 добавляют еще 1-2 тонны.
Ограждающие конструкции из металлопрофиля
Стеновое и кровельное ограждение выполняется из профилированного листа. Для ангаров без утепления применяется лист НС35 или НС44 толщиной 0.7 мм. Расход на кровлю при площади 648 м² (18×36) составит около 700 м² с учетом нахлестов. Масса одного квадрата - 7.4 кг. Общий вес профнастила на кровлю - 5.2 тонны.
Стены площадью (18+36)×2×8 = 864 м². При учете проемов для ворот и окон площадь уменьшается на 15-20%. Стеновой профнастил С21 толщиной 0.6 мм весит 6.3 кг/м². Масса стен - около 4.5 тонны.
Для утепленных ангаров используются сэндвич-панели с обшивкой из стали 0.5-0.7 мм. Металлоемкость снижается за счет отсутствия каркаса под утеплитель, но повышается цена панелей. Базовая масса панели толщиной 80 мм с минеральной ватой - 15-18 кг/м².
Фасонные элементы и крепеж
Узловые соединения требуют фасонок из листовой стали толщиной 8-12 мм. Для фермы пролетом 18 метров массой 2.5 тонны количество фасонок достигает 30 штук общей массой 200-300 кг. В рамных конструкциях накладки и ребра жесткости добавляют 5-7% к массе основных элементов.
Фундаментные болты диаметром 24-36 мм рассчитываются на срез и растяжение. На одну колонну приходится 4 анкерных болта длиной 700-900 мм. Масса одного болта М24 длиной 800 мм - около 2.8 кг. На 10 колонн - 112 кг.
Самонарезающие винты с уплотнительной шайбой расходуются по 6-8 штук на квадратный метр профнастила. Для 1500 м² кровли и стен требуется 10-12 тысяч винтов. Общая масса крепежа - 30-40 кг.
Сварные соединения и их влияние на расход металла
При ручной дуговой сварке электроды Э42 и Э46 расходуются в количестве 3-5% от массы свариваемого металла. На 50 тонн конструкций потребуется 1.5-2.5 тонны электродов. Часть металла переходит в шлак и угар. Чистый наплавленный металл составляет 1-1.5 тонны.
Сварные швы требуют усиления в виде ребер и накладок. В фермах зоны примыкания раскосов к поясам усиливаются косынками. Увеличение массы за счет конструктивных элементов сварных узлов - 2-4% от общей массы.
Автоматическая сварка под флюсом снижает перерасход металла на 30-40%, но требует специализированного оборудования для заводского изготовления узлов. На стройплощадке применяются ручная дуговая и полуавтоматическая сварка в среде углекислого газа.
Пример расчета металлопроката для ангара 18×36 метров
Приведем полную спецификацию на рамный ангар без крана. Колонны: двутавр 35К1 (масса 85 кг/м) высотой 8 метров - 10 штук × 680 кг = 6.8 тонны. Ригели: двутавр 40Ш1 (96 кг/м) длиной 18 метров - 6 штук × 1728 кг = 10.4 тонны. Прогоны: швеллер №14 (14 кг/м) длиной 18 метров - 37 штук × 252 кг = 9.3 тонны.
Стеновые стойки из швеллера №10 (10 кг/м) высотой 8 метров с шагом 3 метра - 36 штук × 80 кг = 2.9 тонны. Связи из уголка 75×75×6 (6.7 кг/м) общей длиной 120 метров - 0.8 тонны. Кровельный профнастил НС35×0.7 весом 7.4 кг/м² на площадь 730 м² - 5.4 тонны. Стеновой профнастил С21×0.6 - 650 м² × 6.3 кг = 4.1 тонны.
Фасонки, накладки, ребра - 5% от массы каркаса. Каркас без ограждения: колонны + ригели + прогоны + связи + стойки = 6.8+10.4+9.3+0.8+2.9 = 30.2 тонны. Фасонки - 1.5 тонны. Общая масса каркаса - 31.7 тонны. С ограждением - 41.2 тонны.
Металлопрокат для ангара арочного типа 18×36 метров
Арочная конструкция из П-образного профиля толщиной 3 мм. Ширина заготовки профиля - 600 мм. Радиус арки 15 метров. Длина дуги арки при угле 120° - 31.4 метра. Шаг арок 3 метра. На ангар длиной 36 метров потребуется 13 арок.
Масса одной арки: сечение 150×60×3 мм с площадью сечения 15 см² × длина 31.4 м = 0.047 м³ × 7850 кг/м³ = 370 кг. Масса 13 арок - 4.8 тонны. Экономия металла относительно рамного каркаса колоссальная - в 6.5 раза.
Торцевые рамы выполняются из усиленного профиля толщиной 4 мм с дополнительными стойками. Их масса - 1.2 тонны на два торца. Продольные связи из уголка 50×50 мм массой 0.6 тонны. Ограждение: стены и кровля выполняются из того же арочного профиля сплошной настилкой. Площадь поверхности ангара - 18×36 + 2×18×8 = 648 + 288 = 936 м². Масса профнастила толщиной 3 мм - 23.5 кг/м². Итого 22 тонны.
Общий расход металла на арочный ангар - 4.8 + 1.2 + 0.6 + 22 = 28.6 тонны. С учетом перехлестов и доборных элементов - 30 тонн. Сравнение показывает, что металлоемкость арочного ангара ниже рамного (41 тонна) на 27%, причем арочный ангар включает более толстое ограждение.
Факторы, увеличивающие расход металла
Ветровые зоны с давлением 0.6 кПа и выше требуют дополнительных раскосов и уменьшения шага прогонов до 1.2 метров. Расход металла на связи и прогоны возрастает на 20-30%. Для прибрежных регионов с сейсмичностью 7 баллов вводятся дополнительные связи жесткости по всем граням каркаса.
Наличие мостовых кранов до 20 тонн добавляет 8-12 тонн металла на подкрановые пути, тормозные балки и усиленные колонны. Высота колонн увеличивается на высоту кранового рельса и габарит тележки. Подкрановые ветви колонн выполняются из двутавра 50-60.
Технологические отверстия, проемы для ворот и окон компенсируются усилением проемов швеллером или уголком. Ворота размером 4×4 метра обрамляются рамой из уголка 100×100 мм массой 200 кг. Несколько проемов увеличивают общий расход на 0.5-1 тонну.
Экономия металла без потери надежности
Использование стали повышенной прочности С345 вместо С245 снижает массу конструкций на 15-20%. Разница в цене за тонну компенсируется уменьшением объема проката. Пример: двутавр 40Ш1 из С245 массой 96 кг/м заменяется на двутавр 35Ш1 из С345 массой 72 кг/м при сохранении несущей способности.
Переход от сварных ферм к прокатным двутаврам переменного сечения упрощает узлы и снижает массу на 8-10% за счет отсутствия фасонок. Двутавры с параллельными гранями полок (серия Ш) более технологичны в монтаже и требуют меньше усилений.
Оптимизация шага рам под конкретные нагрузки. Увеличение шага с 6 до 8 метров при пролете 18 метров дает экономию на количестве рам и фундаментов, но требует усиления прогонов и связей. Расчет показывает снижение общей металлоемкости на 5-7%.
Типовые ошибки при расчете металлопроката
Занижение снеговой нагрузки из-за неправильного учета формы кровли. Для арочной кровли коэффициент перехода от веса снегового покрова к нагрузке составляет 0.3-0.8 в зависимости от угла наклона. Некоторые проектировщики упрощенно берут 1.0, завышая расход на 30-50%.
Игнорирование ветрового отсоса на подветренной стороне для зданий с высокими воротами. При открытых воротах ветровое давление на противоположную стену возрастает до 0.8 кПа, требуя усиления крайних рам. В проектах этот фактор часто опускают.
Применение несертифицированного проката с заниженными характеристиками. Фактический предел текучести может быть на 15-20% ниже паспортного. Расчет с запасом 10% по материалу обязателен при использовании непроверенных поставок.
Отсутствие расчета на монтажные нагрузки. Вес смонтированной фермы при подъеме краном может создавать изгиб, не предусмотренный эксплуатационным расчетом. Временное усиление стропильными стойками добавляет 1-2% к массе, но предотвращает аварии.
Инструменты для точного расчета металлопроката
Программные комплексы Лира-САПР и SCAD позволяют выполнить конечно-элементный расчет всей конструкции за минуты. Вводятся геометрия, нагрузки, сечения. Программа подбирает оптимальные профили по условиям прочности и жесткости. Результат - спецификация с размерами и массой каждого элемента.
Excel-таблицы с формулами VBA подходят для типовых проектов. Заполняются исходные данные: пролет, шаг, нагрузки, высота. Автоматический расчет по алгоритмам СП 16.13330 выдает расхода профилей. Точность достаточна для коммерческого предложения.
Онлайн-калькуляторы металлоконструкций дают приблизительную оценку с погрешностью 15-20%. Не учитывают местные устойчивости и гибкость. Применять для рабочего проектирования опасно. Только для предварительного бюджетирования.
Практические рекомендации по закупке металлопроката
Добавка на раскрой и отходы составляет 7-10% для линейных элементов и до 20% для фасонного проката. При заказе партии проката на ангар 40 тонн добавка даст 3-4 тонны запаса. Остатки пригодны для изготовления мелких узлов и связей.
Сортамент поставки: двутавры длиной 12 метров требуют стыковки в коньке фермы. Заказывайте длинномерный прокат 18-24 метра при наличии у поставщика. Стыковка накладками добавляет 2-3% к массе конструкций.
Проверка сертификатов на химический состав и механические свойства. Углеродный эквивалент для сварных конструкций не выше 0.45%. Содержание серы и фосфора - не более 0.04% каждого. Некачественная сталь приводит к трещинам в сварных швах.
Монтажный расход металла на оснастку
Временные распорки и крепления для фиксации арок при бетонировании фундаментов. На 13 арок требуется 0.5 тонны инвентарных распорок из трубы 60×3 мм. Леса и вышки для монтажа на высоте 8 метров - еще 1-2 тонны проката, возвращаемые после стройки.
Кондукторы для сборки ферм на земле - уголок 50×50 мм длиной 18 метров в количестве 4 штук на каждую ферму. При одновременной сборке двух ферм - 144 метра уголка массой 0.7 тонны. Изготавливаются из дешевого проката для разовой оснастки.
Такелажные петли и серьги из листовой стали 12 мм для строповки арки при подъеме. Масса такелажной оснастки на весь объект - 200-300 кг. Не включается в общий расчет металлоемкости, но тратится бюджет.
Сравнение металлопроката для разных типов ангаров
Ангар с фермами из уголков и труб имеет массу каркаса 45-50 кг/м². Для площади 648 м² - 29-32 тонны. Прямостенный ангар из двутавров - 35-40 кг/м² или 23-26 тонн. Арочный из П-образного профиля - 25-30 кг/м² или 16-20 тонн только несущий каркас без стен.
С учетом стенового ограждения: арочный с профнастилом 3 мм выходит 44 кг/м². Рамный с профнастилом 0.7 мм - 63 кг/м². Арочный ангар легче в полтора раза, но профнастил толщиной 3 мм дороже.
Для регионов с нормой снега 300 кг/м² арочный ангар из профиля 4 мм имеет массу 55 кг/м². Рамный из двутавра 50Ш1 и швеллера 16 - 85 кг/м². Разница по металлу 35%, по стоимости с учетом обработки и монтажа - 25% в пользу арки.
Влияние антикоррозионной защиты на расчет
Грунтовка и окраска металлоконструкций добавляют 0.5-1% к массе наносимых составов. Для 40 тонн металла - 200-400 кг лакокрасочных материалов. Но в расчет расхода металлопроката это не включается, только в смету на защиту.
Оцинкованный прокат имеет плотность покрытия 275-450 г/м². Для ангара 18×36 метров с поверхностью каркаса около 1200 м² масса цинка составит 330-540 кг. Учитывать в общем весе заказа необходимо для транспортировки.
Горячее цинкование готовых конструкций увеличивает их массу на 2-3% за счет слоя цинка 60-120 мкм. Но ресурс до первого ремонта вырастает с 5 до 30 лет в агрессивной среде.
Спецификация и контрольные цифры
Для прямоугольного ангара 18×36×8 метров с шагом рам 6 метров, двускатной кровлей из двутавра и профнастилом 0.7 мм общая масса металлопроката составляет:
- Колонны и ригели - 17.2 т
- Прогоны и связи - 11.0 т
- Профнастил стен и кровли - 9.5 т
- Фасонные и доборные элементы - 3.5 т
- Крепеж и закладные - 0.3 т
- Итого - 41.5 тонны.
При цене металлопроката 85 000 руб/тонна с доставкой стоимость материала - 3.53 млн рублей. Плюс изготовление и монтаж - еще 40-60% от стоимости материала. Арочный ангар из профиля 3 мм потребует 30 тонн металла стоимостью 2.55 млн рублей.
Расхождение с реальными проектами допускается в пределах 10% при корректном расчете всех нагрузок. Рекомендуется закладывать резерв 5% на неучтенные элементы и дефекты проката. Контрольная приёмка металла на площадке с проверкой геометрии и сертификатов исключает перерасход.
